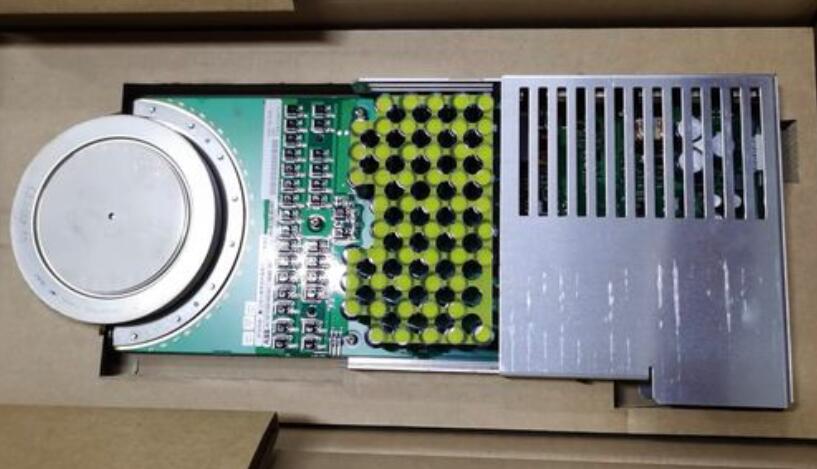

1

測試X1短路

X1.1/X1.3 是否短路

X1.1/X1.3 電壓

2

PCB內部電壓測試

XS2.1/XS2.2 是否短路,Vin對GND,R150、R151右側對GND,5V(2)對GND,3.3V對GND

12V對GND,2.5V對GND,-2.5V對GND,-5V對GND,Vcoff對GND,Vcon對Vcoff,12V_Vcoff對Vcoff,5V_Vcoff對Vcoff

3

電流觸發測試1

1、發光小板設置為100E，1倍率2、CH4接電流探頭，設置為上沿觸發、40A/div、20us/div，接負載板U形圈 3、CH1接Vgk/GND（J17為1*2pin單排針) 4、CH2接發光小板光電轉換接口5、XS2.1/XS2.2輸入150V/2A6、長按觸發小板F47

4

電流觸發測試2

1、發光小板設置為100E，100倍率 2、CH4接電流探頭，設置為上沿觸發、40A/div、20us/div，接載板U形槽 3、CH1接Vgk/GND（J17為1*2pin單排針) 4、CH2接發光小板光電轉換接口 5、XS2.1/XS2.2輸入150V/2A   6、長按觸發小板F47

5

50Hz連續觸發測試

1、發光小板設置為100D，100倍率。2、示波器設為CH4上升沿觸發，50A/div，10ms/div，接載板U形槽3、XS2端口接150Vdc/2A，供電。4、長按觸發小板上的F47開關

6

黑啟動電阻測試

J17上端/J17下端

<0.15V

7

Vak采樣電阻

測RAK1兩端

8

啟動時間測試

1、CH1設為10V/div，直流耦合；CH3設為50V/div，直流耦合，示波器時間設為400ms/div。2、CH3通過差分探頭測量150V供電XS2。3、J17K/J17KG通過杜邦線引出，接在CH1上，測量電壓（Vgk電壓）4、XS2.1/XS2.2輸入150V/2A，啟動電源.

9

待機電流測試

1、XS2.1/XS2.2輸入150V/2A

2、測試完成后斷電

10

觸發開通延時時間

1、發光小板設置為100E，1倍率。2、CH2設為2V/div，接小板的光線轉換口3、CH1接觸發小板的發送端口引線處 3、CH4電流線圈，設為50A/div，400ns/div，上升沿觸發，電平50A，接在負載板U形槽上4、XS2.1/XS2.2輸入150V/2A，示波器單次觸發 5、長按小板F47開關，直至示波器觸發開通波形

11

強觸發電流峰值

1、發光小板設置為100E，1倍率。2、CH2設為2V/div，接小板的光線轉換口3、CH1接觸發小板的發送端口引線處 3、CH4電流線圈，設為50A/div，400ns/div，上升沿觸發，電平50A，接在負載板U形槽上4、XS2.1/XS2.2輸入150V/2A，示波器單次觸發 5、長按小板F47開關，直至示波器觸發開通波形

12

強觸發電流上升時間

1、發光小板設置為100E，1倍率。2、CH2設為2V/div，接小板的光線轉換口3、CH1接觸發小板的發送端口引線處 3、CH4電流線圈，設為50A/div，400ns/div，上升沿觸發，電平50A，接在負載板U形槽上4、XS2.1/XS2.2輸入150V/2A，示波器單次觸發 5、長按小板F47開關，直至示波器觸發開通波形

13

強觸發電流持續時間

1、12步測試完，2、CH4改為5A/div，10us/div，3、CH1改為上升沿觸發，4、示波器單次觸發模式，長按觸發小板的F47，5、觸發開通波形后，示波器放大到2us/div

14

穩態觸發電流平均值、峰值

13步測試完，在波形暫停狀態下，縮小到10μs/div，利用示波器自帶測量穩態部分平均值。（測試過程中忽略尖峰毛刺，并注意CH4是否出現零漂，如出現零漂，測試結果應以相對值為準）測試完后斷電

15

掉電維持時間測試

繼電器斷電

1、CH1接X2第7點（由左向右），2、CH3設為50V/div，CH4設為50A//div，時間抽400ms/div3、觸發小板改為連續開通關斷模式：100F、100倍率4、XS2.1/XS2.2輸入150V/2A，驅動板正常工作后，長按觸發小板F47。5、驅動板處于50Hz觸發開通關斷狀態，驅動板再斷電，CH1出現上升沿時，暫停波形。

16

強觸發電流峰值

15步測完后，將CH1設為上升沿觸發，時間軸調整為1μs/div，發光小板斷電重新上電，驅動板上電工作正常后，示波器設為單次觸發模式，驅動板斷電，在被觸發暫停的波形上讀取CH4最大值（即強觸發電流峰值）并記錄

17

關斷電容組欠壓故障回報

16步測試完后，將示波器時間軸設置為4ms/div，CH1上升沿為觸發再次進行驅動板斷電測試。

18

關斷延時測試

1、發光小板斷電，2、CH2接觸發小板的發送端口引線處，3、發光小板重新上電，設為100E，1倍率 2、CH1接Vgk（J17的2個測試針通過杜邦線引出后測試，避免打火)，CH1設為10V/div,200ns/div,觸發電平設為-10V,下降沿觸發 3、XS2.1/XS2.2輸入150V/2A，示波器單測觸發模式，長按觸發小板F47，使驅動板單次觸發開通關斷。在被觸發暫停的波形上測試CH2上升沿至CH1下降至-20V的時間差并記錄

19

關斷電壓

18步測試完后，平移波形，避開CH1下降沿附近的振蕩，讀取CH1低電平期間的平均值并記錄。測試完成后斷電

20

關斷反饋上報信號-主動關斷

1、22步測試完后，示波器時間軸調為10μs/div，2、CH2切換回發光小板的接收端口，CH2下降沿觸發，其他設置不變，3、示波器單次觸發，長按觸發小板上的F47開關，使驅動板單次觸發開通關斷。4、測試完成后斷電

21

關斷反饋上報信號-過零關斷

1、上步測試完成后，示波器的CH1設為500mV/div，CH2下降沿觸發，時間軸10μs/div。2、發光小板設為100E，100倍率。

3、示波器單次觸發，長按觸發小板上的F47開關，使驅動板單次觸發開通關斷。

22

VGK檢測閾值測試

21步測試完后，對CH2的第一個下降沿處的波形放大至200ns/div，通過光標測量CH2開始下降時CH1的電壓值

23

開通電壓

22步測試完后，將放大波形調整到20μs/div，平移波形200μs以上避開CH1的下降階段，使得屏幕上的CH1波形為高電平，通過示波器的測量功能讀取CH1平均值。

24

穩態觸發電流持續時間

23步測試完后，在波形暫停狀態下，縮小到200μs/div，利用示波器光標測試CH4穩態觸發的兩個拐點。記錄兩拐點的時間間隔

25

關斷電容組過壓檢測及上報功能

1、斷電情況下，通過跳線帽短接驅動板X3

2、示波器設置為CH1下降沿觸發，觸發電平設置為-12V，時間軸設置為400ms/div

3、XS2.1/XS2.2輸入150V/2A，暫停波形。

26

關斷電容組過壓放電功能

1、J15外殼/GND測試針，接外部電源21.5V/1.3A電源 2、CH2設為2V/div，CH1設為1V/div，偏置20V，CH1與CH2共地，時間軸10ms/div。CH2接X5.7，CH1接J17下端（Vcoff） 3、XS2.1/XS2.2輸入150V/2A，通電。 4、測試完成后，兩個電源均斷電，模擬關斷電容組過壓測試用的電源輸出與驅動板脫開連接

27

Vak過壓保護及上報功能

1、J1/J16外殼，接外部電源80V/0.5A

2、X2.3接CH1，CH1設為2V/div 3、Vak電源輸出端接CH3，CH3設為25V/div，20ms/div

4、XS2.1/XS2.2輸入150V/2A，啟動電源，示波器單次觸發，啟動外部電源，在被觸發的波形上波器光標測量CH4開始上升時刻CH3的電壓值并記錄，通過示波器測量功能或通過光標測量CH2低電平脈沖寬度 5、測試完成后，兩個電源均斷電，VAK過壓測試用的電源輸出與驅動板脫開連接

28

VAK過零檢測及上報功能

1、信號發生器輸出正接驅動板J1，輸出負接驅動板J16外殼，信號發生器設為正弦波波形，頻率50Hz，正負峰值均為10V   2、示波器的CH1接信號發生器輸出，CH1設為5V/div，示波器時間軸設為4ms/div 3、XS2.1/XS2.2輸入150V/2A，驅動板正常工作后，開啟信號發生器輸出。 4、測試完成后斷電

29

陰極過流保護及上報功能

1、信號發生器輸出接到X4左端，跳線帽短接X6，信號發生器輸出負接到短接點

2、信號發生器設為方波波形，頻率50Hz，正負峰值均為20mV.   3、示波器的CH1接驅動板P3中心點，CH2接驅動板電阻R190上側，CH1/CH2設為1V/div，CH3接在發光小板對應光電轉換位 4、XS2.1/XS2.2輸入150V/2A，開啟信號發生器，暫停波形

5、測試完成后斷電，斷開信號發生器與驅動板的連接，去除X6插針上的跳線帽，使用新的跳線帽短接X4插針。

30

關斷電容組充電電源脈沖負載測試

1、拆下與驅動板連接的模擬負載板，安裝用于轉接電阻負載的工裝板，工裝板正端接電子負載輸入正，負端接電子負載輸入負

2、示波器CH1測量VGK（將驅動板J17的2個測試針通過杜邦線引出后測試，避免打火），CH1設為交流耦合、200mV/div，時間軸設為200ms/div3、XS2.1/XS2.2輸入150V/2A，4、電子負載調取已存儲的負載參數（LIST1，脈沖寬度100ms，重復頻率1Hz，脈內電流值7A，脈外電流值0.5A，重復300次）5、測試完成后斷電并拆除用于轉接電阻負載的工裝板

31

耐壓測試

1、電氣功能測試完成后，安裝屏蔽罩，并通過絕緣螺釘、螺母在驅動板環形開孔處將驅動板與屏蔽罩固定 2、耐壓儀設為交流模式，輸出電壓設為1500V，漏電流上限不低于3mA
