設備簡介
該遙控器測試設備包括機體、用于模擬按壓紅外/藍牙遙控器的按鍵點擊部、用于對紅外遙控器進行定位的測試夾具、用于接收與其配對的遙控器發出的紅外信號接收部等等。設備能夠幫助測試人員在開發和制造電子產品過程中，提高測試問題的解決效率，并且能在一定程度上替代人工進行自動測試，節省人力成本。
測試功能
1、按鍵功能測試：可通過紅外解碼測試每個按鍵的功能;
2、靜態電流測試：測試精度可達到0.01uA;
3、動態電流測試：可準確測試紅外發碼瞬間的動態電流，測試精度為0.01mA;
4、背光電流檢測：檢測背光點亮時的電流值，測試精度為0.01mA;
5、輻照度測試：通過光敏三極管接收紅外信號，將信號強度轉成電壓值判斷輻照度;
6、學習功能：在學習模式下，設備自動學習紅外信號;
7、載波精度測試：可精確測試載波頻率、占空比等，測試精度優于2%;
8、視覺檢測：高精度相機檢測LCD顯示、表面印刷效果、背光顯示等;
9、假電池供電：電壓范圍o-5V，精度0.01mV；
10、設備接口：支持MES系統對接，下載配方文件，上傳測試數據。

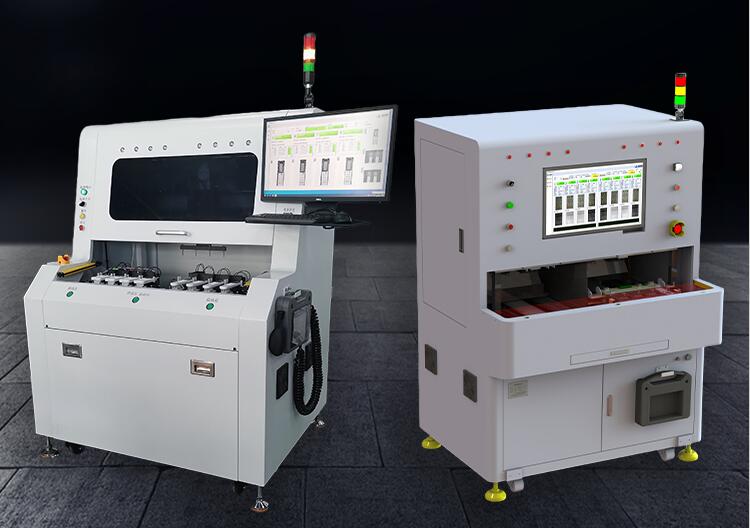

根據客戶需求定制化制作不同價位設備形態
工藝流程
1、人工將四個待測的遙控器放好在左測試上料位，按下左位按鈕，工件進入左位測試位測試；
2、左位測試的同時，人工將四個待測的遙控器放好在右測試上料位。放好后，按下右位按鈕，工件進入右位測試位測試；
3、左位測試完后，根據測試結果，OK的產品位置的LED燈珠會顯示綠色，否則NG的位置燈珠會顯示紅色，人工根據燈珠顯示的顏色，將產品放好在對應的位置；
4、同理，左位測試完后，將測試完后的產品放好在對應的位置；
5、工業相機同時檢測在測的四個產品的LCD的顯示狀態；
6、根據產能要求，兩個工位可以乒乓式輪流測試，也可以并行獨立測試，互不干擾。

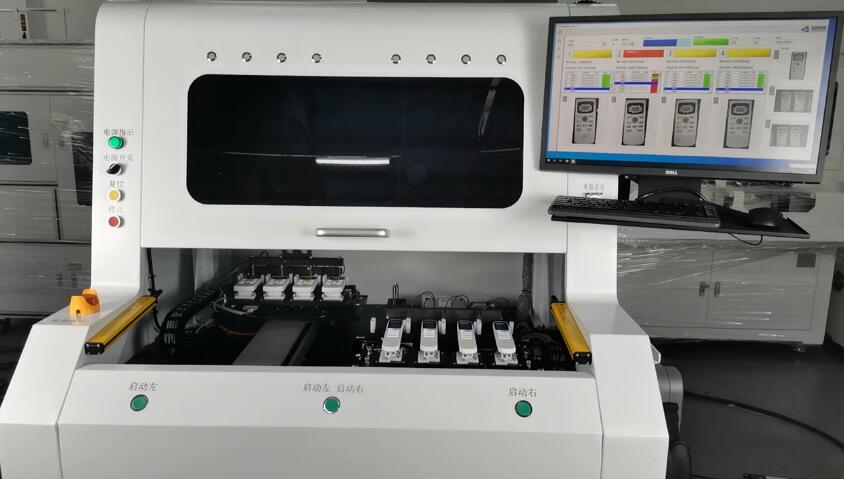

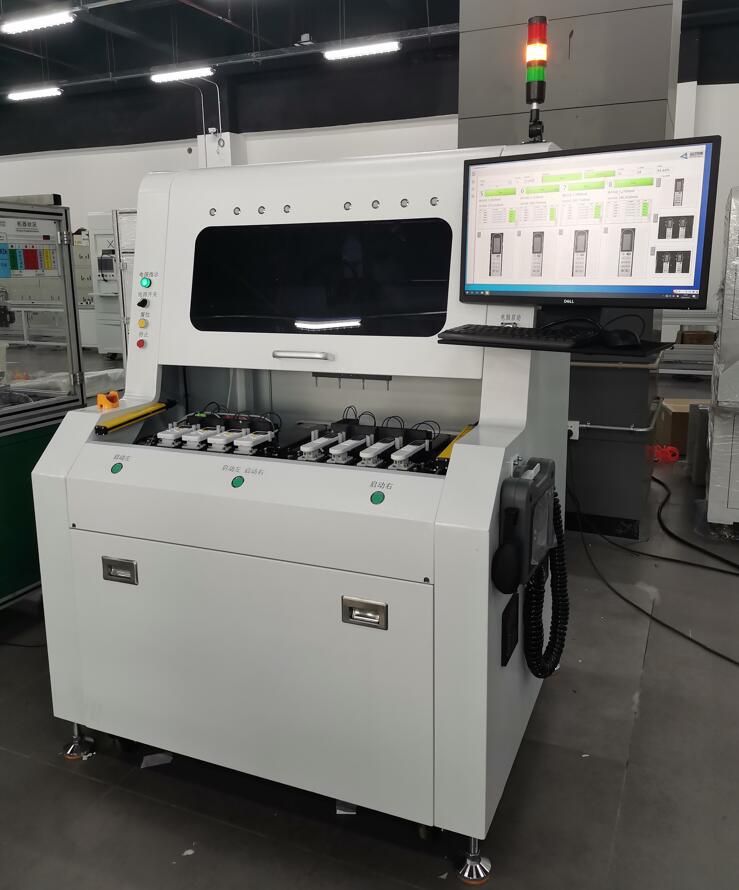

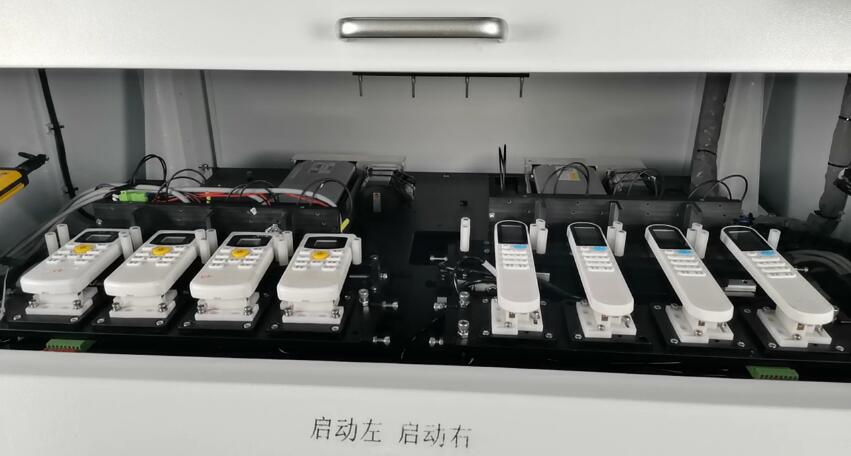

雙工位并行測試工裝
實現8個遙控器同時測試，工業相機同時監視8個遙控器的LCD的顯示情況，
兩個工位相互獨立，并行測試，有效提高生產效率。

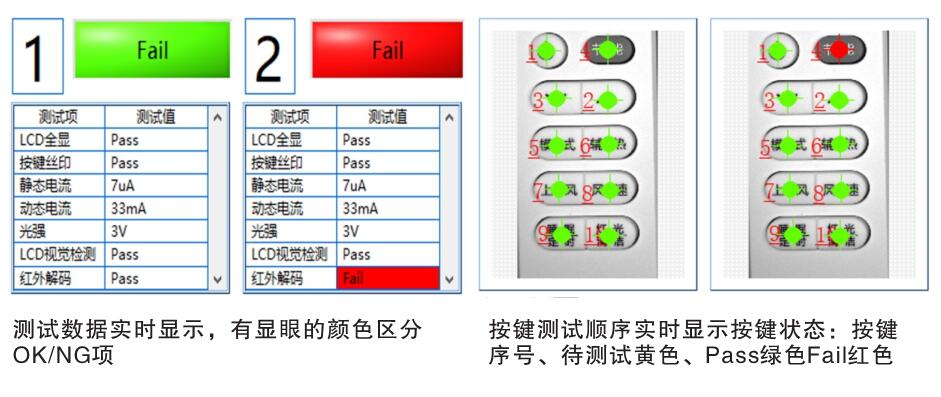

軟件測試界面

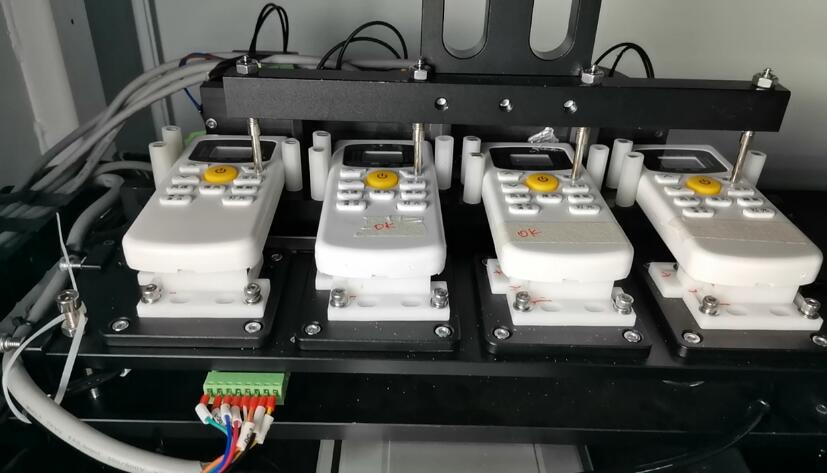

萬能夾具
可以快速更換與兼容不同尺寸與型號遙控器
設備參數
| 設備節拍 | 左右雙系統總效率≥650PCS/小時(每個按鍵0.6s)節拍可調 |
| 尺寸范圍 | 兼容寬100mm ×長350mm以內的遙控器 |
| 測試配方 | 可保存100個以上機型配方，數據可修改; |
| 參數設置 | 可單獨配置每個按鍵、每個功能的參數,如檢測內容、按鍵時間、電流范圍、光強、絲印等 |
| 錯判率 | 設備整體誤判率≤0.1% |
| 故障率 | 設備故障率<0.5%(故障時間/運行時間) |
| 轉產時間 | 快換治具轉產<5分鐘,萬能治具轉產時間<15分鐘 |
| 設備接口 | 支持MES系統對接,下載配方文件,上傳測試數據 |
| 規格 | L1200mm*W 1000mm*H1700mm |
| 重量 | 300KG |
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200
