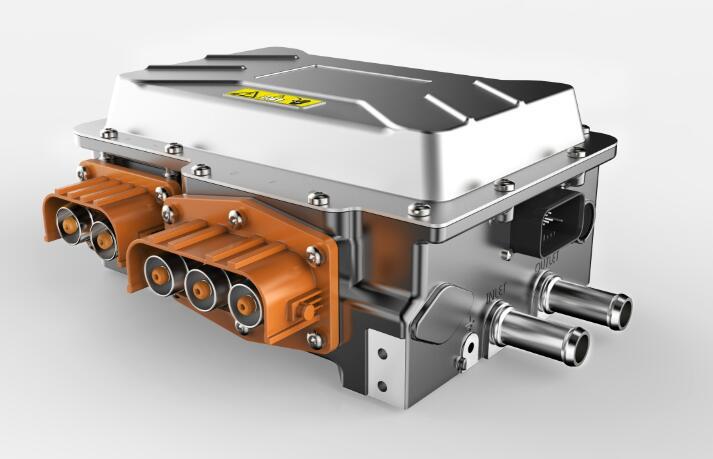

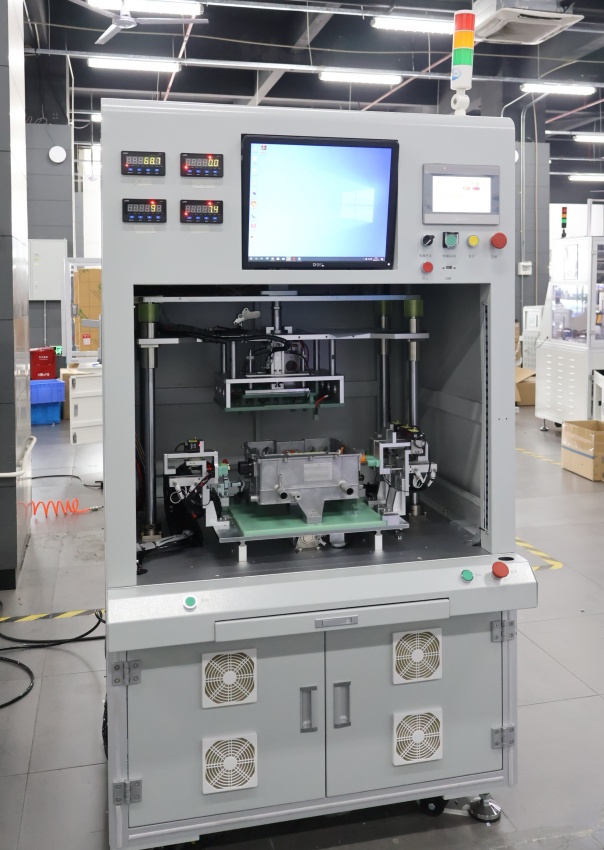

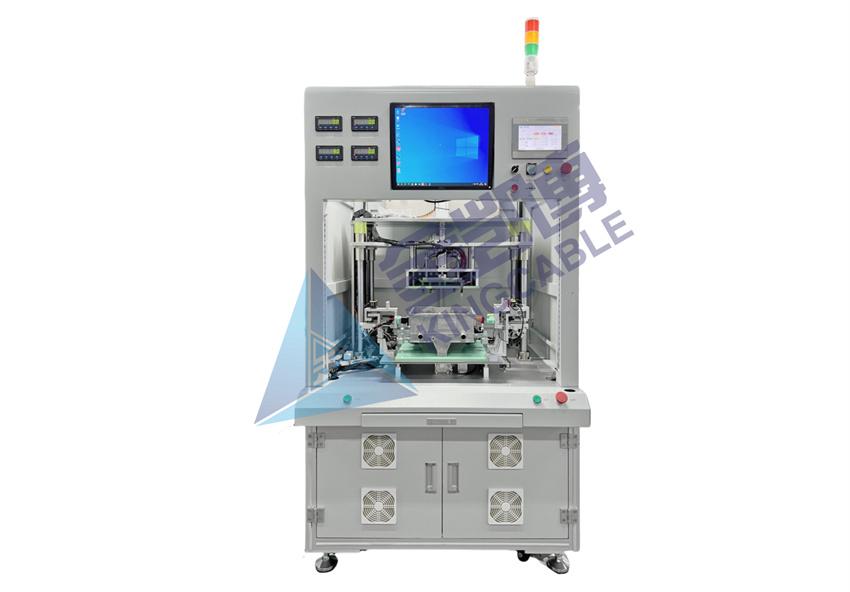

序號

測試項

具體內容

測量儀器儀表

備注

1

通斷測試

在直流輸入端給24V 電壓，在高壓分線接插件+-端子進行檢測：24±1V

1、直流電源
2、萬用表

OK

2

高壓互鎖測試

1.連接高壓分線接插件
2.在低壓接口處，對高壓互鎖型號進行通斷檢測

萬用表

OK

3

絕緣測試

1、1000V:輸入正負、三相輸出對機殼
2、500V:輸入正負、三相輸出對機殼

絕緣耐壓測試儀

OK

4

耐壓測試

1、動力端子對機殼
2、交流輸入輸出L、N端子對機殼（2500VAC或3535VDC）

絕緣耐壓測試儀

OK

5

通信CAN終端電阻測試

無終端電阻，使用萬用表測試電機控制器的通信CAN通道CANH與CANL直電阻

萬用表

OK

6

控制器硬件休眠喚醒

1.接通KL30電源，將電機控制器喚醒線接高電平（6V以上），確認CAN通訊輸出；
2.再將電機控制器接低電平（1V以下）；CAN無發出

直流電壓、CAN

OK

7

靜態電流

電驅控制系統總總成休眠狀態下，電壓電源12V情況下，靜態電流《2mA

萬用表

OK

8

LIN通信功能測試

下線測試設備需具備LIN通信功能。
連接電機控制器低壓連接器中的PIN腳F22以及測試設備的LIN接口，在喚醒后，通過測試設備LIN接口讀取油泵轉速不為0

LIN

OK

9

上電/下電測試

上電流程為：
1、接通KL15、KL13電源；
2、設置母線電壓為額定電壓，啟動直流電壓；
3、讀當前故障代碼，讀當前功率模塊溫度、電機溫度（如有）確定無故障且功率模塊溫度、電機溫度在合理范圍內，5s后執行下一步操作。
下電流程為：
1、設置母線電壓為0（經歷2s），關閉直流電源，釋放快放指令
2、等待1s快放下電完成，且上位機接收到IPU反饋的discharge模式；
3、斷開KL15電壓（等待1s），檢測到無CAN 報文接發

1.直流電源2.CANPD

OK

10

工作電流（正常工作低壓工作電流）

低壓電源12VDC，電機控制器正常開關情況下，低壓最大工作電流《3A(電壓等級12V  DC)

低壓直流電源

OK

11

電壓采集精度

高壓直流端輸入：450V、580V、750V時
設備讀取，指令讀取 直流側電壓偏差《±2%

高壓直流電源
萬用表

OK

12

電機釘子繞組溫度測量-常溫

外接電阻模擬電機定子NTC在60度時的阻值，比較內部讀取溫度

溫度檢測儀

OK

13

輸出能力測試

測試條件：
  三相輸出：
  模擬電感負載(參數)
  模擬電機NTC（參數）
  旋變信號
直流側輸入電壓分別設置580VDC/750VDC,
三相輸出電流為230Arms/425Arms,頻率266.67HZ（匹配電機時對應電機4000rpm），
持續5s
讀取輸出電流、電壓、功率模塊溫度

1.模擬電機電路
2.旋變模擬器（帶NTC）
3.功率分析儀（讀取輸出功率、電流、頻率）

OK

14

CP喚醒

接入12V常電（F8腳：OBC_KL30）（F23腳：OBC_KL31）且DUT處于休眠狀態：
2、CP引腳（F14）接入6V-12V的CP直流電平：f
3、通過CANOE或PCAN讀取相應幀（0X2A9）報文，充電機應被喚醒，PDU喚醒源PduWakeupSrc上報為0x2：CP wakeup。

OK

15

硬線喚醒

1、接入12V常電（F8腳：OBC_KL30）（F23腳：OBC_KL31）且DUT處于休眠狀態：
2、Hdwire wakeup引腳（F7）接入6V-12V的直流電平；
3、通過CANOE或PCAN讀取相應幀（0X2A9）報文，充電機應被喚醒，PDU喚醒源PduWakeupSrc上報為0x3：hardwire。

1.低壓直流電源
2.CAN

OK

16

CP信號精度

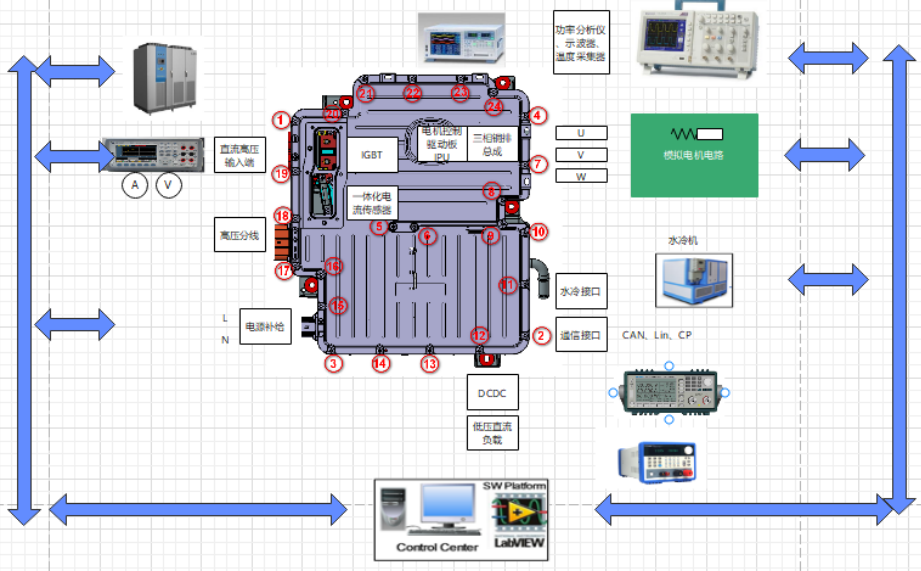

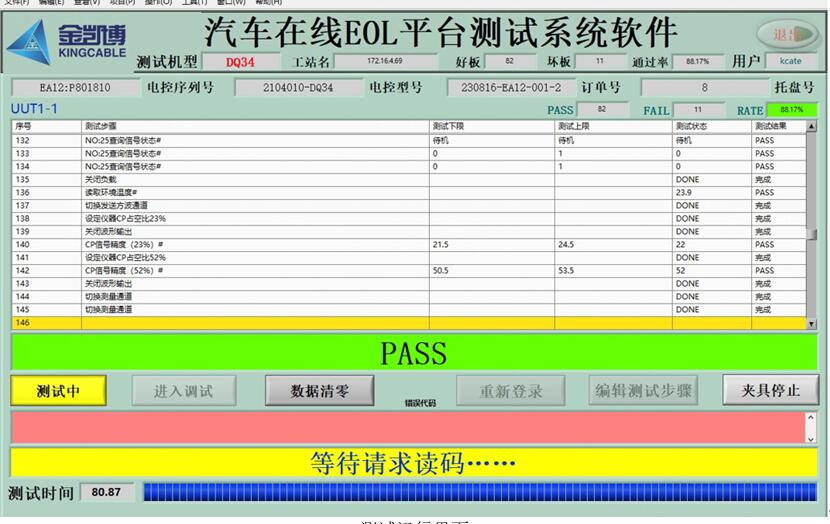

1、如圖連接待測產品，完成臺架搭接；
2、設置12V直流電源為12V并輸出：
3、設置CP信號模擬發生器（模擬電平高6-12V，低為0V，方波）：頻率設置為1kHZ，占空比設置為D1=23%:上位機CAN調試工具上報CP信號占空比為D2（通過上位機讀取）；
4、設置CP信號模擬發生器：1KHZ,占空比設置為52%：
重復步驟4：
記錄CP信號占空比的上報值；
在國標GB/T18487.1-2015規定的CP信號特征下，|D1-D2|《1.5%

1.信號發生器（模擬CP信號）
2.CAN
3.示波器
4.低壓直流電源

OK

17

DCDC輸出測試

接入12V常電（F8腳：OBC_KL30）（F23腳：OBC_KL31）且DUT處于休眠狀態：
高壓直流端輸入580V：低壓電子負載連接DC/DC輸出端，負載電流20A，需求電壓14V;
Hdwire wakeup引腳（F7）接入6-12V的直流電平
通過CANFD調試工具上位機發0x1A1幀下表相關指令

1.低壓直流電源
2.CAN
3.高壓直流電影呢

OK
