第三代功率半導體，如碳化硅（SiC）和氮化鎵（GaN）器件，因其出色的高溫、高壓、高功率和高頻率特性，在現代電力電子領域中備受關注。動態熱循環測試是評估這些器件在快速溫度變化下的性能和可靠性的重要手段。以下是進行第三代功率半導體動態熱循環測試的一般步驟和注意事項：

1. **測試目的**：動態熱循環測試用于模擬器件在實際應用中遇到的快速溫度變化，評估其熱穩定性和熱循環下的可靠性。

2. **測試設備**：需要使用專業的測試設備，如氣候模擬試驗箱、溫度循環試驗箱等，以實現對器件進行快速加熱和冷卻。

3. **測試條件**：測試條件應根據器件的應用場景和工作要求設定，包括最高和最低溫度、溫度變化速率、循環次數等。

4. **測試流程**：

   - 將器件放置于測試設備中，并進行初始的溫度穩定。

   - 按照設定的測試程序，對器件進行快速升溫和降溫，模擬實際工作條件下的熱循環。

   - 在每個溫度點，保持一定的時間以確保器件達到熱平衡。

5. **數據采集**：使用熱電偶或紅外測溫儀等設備實時監測器件的溫度變化，記錄溫度曲線。

6. **失效判據**：設定明確的失效判據，如器件性能參數的變化、熱阻的變化、外觀損壞等。

7. **安全措施**：在測試過程中，確保采取適當?shù)谋Ｗo(hù)措施，防止器件因溫度突變而損壞。

8. **數據分析**：對測試數據進行詳細分析，以識別器件的潛在失效模式和改進方向。

9. **標準和規范**：測試應遵循相關的國際標準和行業規范，如IEC、JEDEC、AEC-Q等。

10. **測試結果應用**：測試結果可用于器件的設計優化、工藝改進、質量控制和故障分析。

11. **技術難點**：對于第三代半導體，由于其高頻、高共模、高壓等特性，傳統的測試工具可能已不適用，需要開發新的測試技術和方法。

12. **專業實驗室**：為了解決第三代半導體功率器件的測試難題，可以利用專業實驗室提供的測試服務，如泰克科技先進半導體開放實驗室，該實驗室提供從傳統硅基器件到三代半功率器件的全方位特性測試和表征。

13. **測試方案**：在制定第三代半導體器件功率循環測試方案時，需要考慮包括測試條件、測試設備、數據采集和分析、安全措施等關鍵因素。

通過這些步驟，可以全面評估第三代功率半導體器件在動態熱循環條件下的性能和可靠性，為器件的設計和應用提供重要依據。

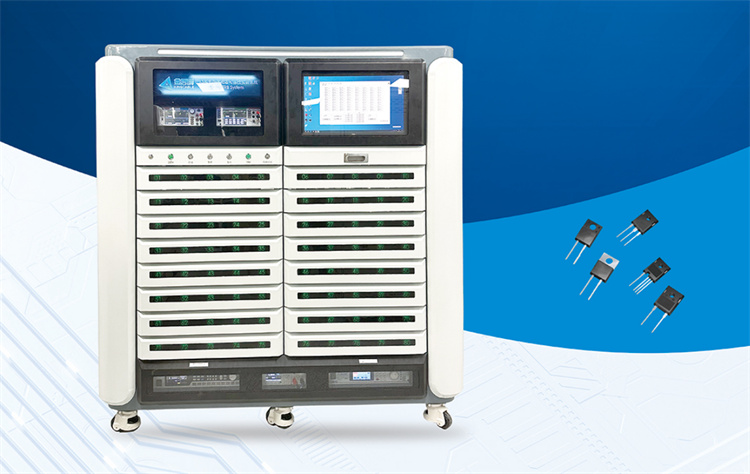

金凱博第三代功率半導體器件動態可靠性測試系統具有80個測試通道、每個通道獨立控制；實時保存測試結果，生成測試報告；具有防燙、過流、過壓保護；支持?jǐn)U展外接標準儀表等眾多優勢性能。并具有高溫高壓高頻高精度脈沖源：dv/dt>50v/ns、頻率50KHz；高精度測試：電流分辨率10pA，電壓分辨率100nV；多參數測量：Vsd電壓、Vgsth電壓、Rds電阻、lgss漏電流、ldss漏電流、溫度，功能完備并有可擴展性。

系統老化測試功能

一、DRB動態反偏

1.試驗時長time: ≥1000h

2.試驗溫度temp: 25℃

3.漏源電壓VDS: ≥0.8Vdsmax

dVDS/dt 取 50V/ns，f≥25kHz;

4.柵源電壓VGS：0V or VGSmin

二、DGB動態柵極反偏

1.試驗時長time：為10^11次循環

2.試驗溫度temp：25℃

3.漏源電壓VDS：0V

4.柵極電壓VGS：VGS=VGSmax至VGS min，dVGS/dt 取 1V/ns，f≥50kHz

三、HTRB高溫反偏

1.試驗時長time：≥1000h

2.試驗溫度temp：最高結溫

3.漏源電壓VDS：≥0.8Vdsmax

4.柵源電壓VGS：0V or VGSmin

四、HTGB高溫柵極反偏

1.試驗時長：≥1000h

2.試驗溫度：最高結溫

3.VDS漏源電壓：0V

4.柵極電壓：VGS=VGSmax(正柵極電壓測量50%DUT)

VGS=VGSmin(負柵極電壓測量50%DUT)
