功率模塊的可靠性，是指器件在一定時間內、一定條件下無故障的運行的能力，是功率模塊最重要的品質特性之一。 要滿足現代技術和生產的需要，獲得更高的經濟效益，必須使用高可靠性的產品，這樣設計的產品才具有更高的市場競爭力。 那么如何才能實現高的可靠性呢？在設計階段可以考慮下述因素：

1、封裝材料的選取，比如芯片技術、焊接材料、外殼封裝材料、芯片鈍化層的材料；

2、封裝連接工藝的采用，比如焊接工藝、燒結工藝、鍵合線的幾何形狀、彈簧連接；

3、芯片的布局，比如實現更好的均流，降低電磁干擾的影響。

在設計階段對產品進行可靠性測試顯得尤為重要。

常見的可靠性測試項目參考如下：

HTRB，高溫反偏測試

HTGB，高溫門極反偏測試

H3TRB，高溫高濕反偏測試

在整個測試過程中，必須對測試前、測試中、測試后的器件參數進行測量和對比。對IGBT而言，當測試參數出現以下變化時，就可認為出現失效：

*號值參考規格書。

HTRB 高溫反偏測試

高溫反偏測試主要用于驗證長期穩定情況下芯片的漏電流，考驗對象是IGBT邊緣結構和鈍化層的弱點或退化效應。

測試標準：IEC 60747-9

測試條件為：1000個小時，95% VCE(max)，125℃<Tc< 145 ℃

測試原理圖如下：

在測試中，需持續監測門極的漏電流和門極開通電壓，若這兩項參數超出指定規格，則模塊將不能通過此項測試。

HTGB 高溫門極反偏測試

高溫門極反偏測試主要用于驗證柵極漏電流的穩定性，考驗對象是IGBT柵極氧化層。

測試標準：IEC 60747-9

測試條件為：1000個小時，VGE=±20V（+/-方向都需測試，各一半測試樣品）,Tj=Tj(max)

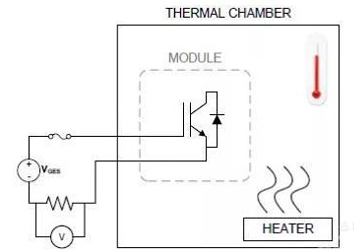

測試原理圖如下：

在測試中，需持續監測門極的漏電流和門極開通電壓，若這兩項參數超出指定規格，則模塊將不能通過此項測試。

H3TRB 高溫高濕反偏測試

高溫高濕反偏測試，也就是雙85測試，主要用于測試濕度對功率器件長期特性的影響。

測試標準：IEC 60068-2-67

測試條件為：1000個小時，環境溫度85℃，相對濕度85%，VCE=80V

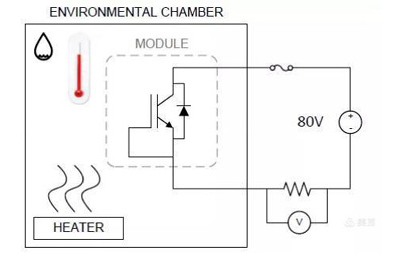

測試原理圖如下：

在這一項測試中，施加的電場主要用于半導體表面離子積累和極性分子的驅動力，但是為了避免測試過程中漏電流產生的溫升降低相對濕度，所以對于IGBT器件，一般選用80V做為測試電壓，這樣能將芯片的自加熱溫度控制在2℃以內。 最近的應用經驗表明，許多現場失效與濕度有著不可分割的關系，因此引入了高壓高溫高濕反偏測試的討論，即HV-H3TRB測試。隨著IGBT芯片的技術更新，漏電流變的更低，對于阻斷電壓為1200V或更高的器件，測試電壓可調整為阻斷電壓的80%。這樣，可保證功率模塊在高濕度應用情況下具有更高的可靠性。

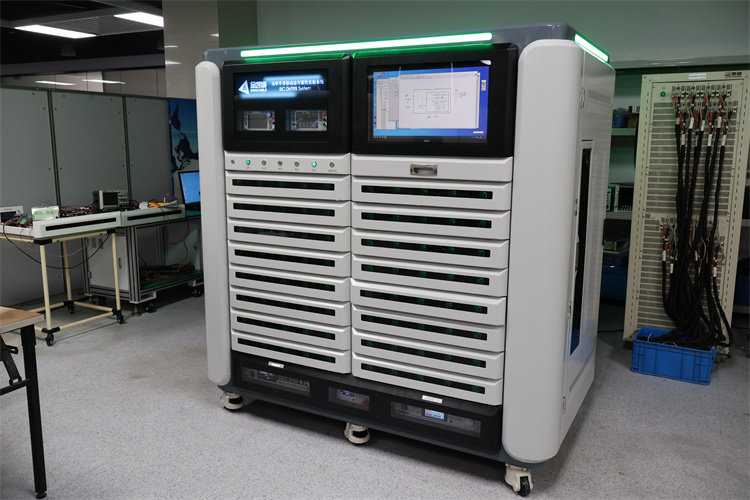

金凱博碳化硅SiC車規級動態可靠性測試系統具有80個測試通道、每個通道獨立控制；實時保存測試結果，生成測試報告；具有防燙、過流、過壓保護；支持擴展外接標準儀表等眾多優勢性能。并具有高溫高壓高頻高精度脈沖源：dv/dt>50v/ns、頻率50KHz；高精度測試：電流分辨率10pA，電壓分辨率100nV；多參數測量：Vsd電壓、Vgsth電壓、Rds電阻、lgss漏電流、ldss漏電流、溫度，功能完備并有可擴展性。
